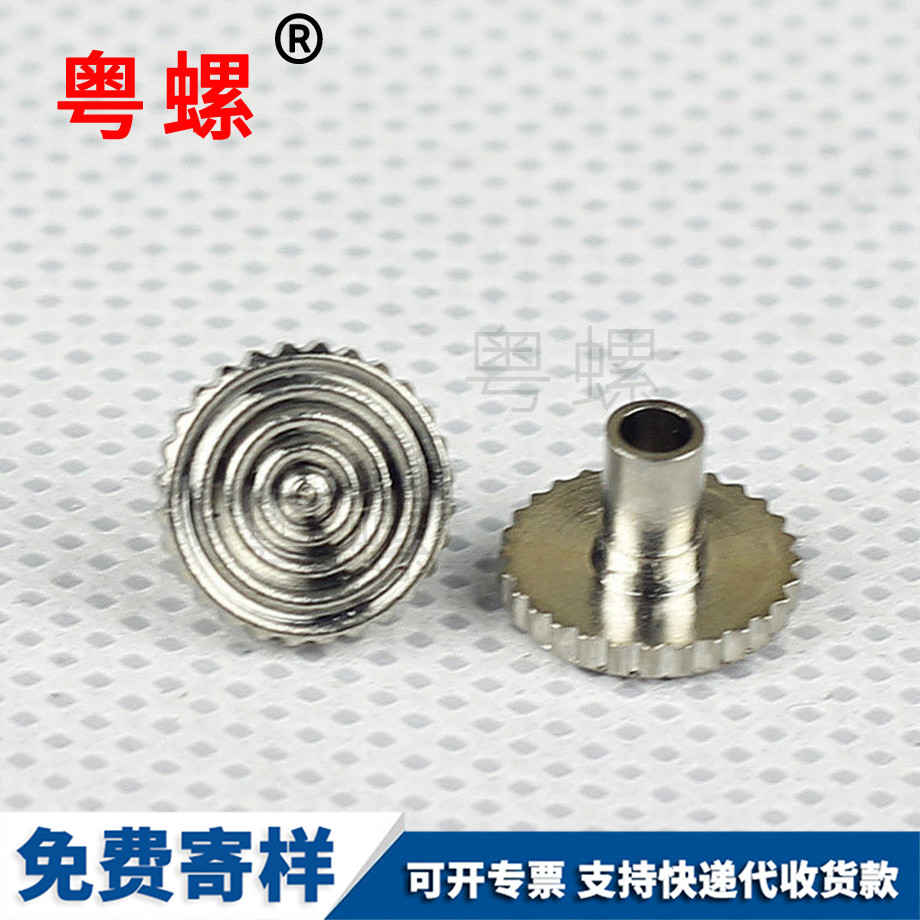

粤螺定制打火机配件 铜制 表面镀镍 非标准件可 M4

圆柱销一般用以联接、锁定零件或作装配定位用，也可以作为安全装置的零件。圆柱销通过与销孔过盈配合固定在销孔中，用以固定零件、传递动力，或作为定位件。现有技术的圆柱销压装如图1所示，这种圆柱销是通过圆柱销本体与销孔之间的过盈配合带来的锁紧力与轴向摩擦力来圆柱销本体防止退出，但是，使用过程中圆柱销本体的过盈量会逐渐减小，从而连接的牢固性和定位精度会逐渐降低，因此使用过程中这种圆柱销很容易退出，从而产生安全隐患。

广东粤螺五金实业有限公司提出的固定螺钉具有一螺钉本体1，所述螺钉本体1 的轴面形成有延伸的螺牙6，所述轴面是沿螺钉本体1柱体的中轴方向的柱体表面，在其底部具有半球型的螺钉尾部7，而其顶部设有一螺钉头2，所述螺钉头2上表面设有开槽(未示出)。所述螺钉本体1是由上部的锥杆4及其下部的圆柱体的螺杆5构成，所述锥杆4 是一倒圆锥体，其圆形上表面的直径大小和螺钉安装孔10的孔径尺寸相等。该固定螺钉还具有一垫圈3，该垫圈3设在所述螺钉头2与螺钉本体1之间，该圆柱形的垫圈3下表面具有若干个齿牙8，所述齿牙8是沿所述锥杆4倒圆锥体的上表面与垫圈3连接处边缘向外延伸形成的直型凸条15 ；所述凸条15也可以设计成弧形。广东粤螺五金实业有限公司提出的安装用固定螺钉可以采用金属材料一体成型制作。如图3所示，是广东粤螺五金实业有限公司用于PCB板固定的安装示意图。安装时，首先将固定螺钉的螺钉本体1穿过PCB板9上设置的安装孔10、铜柱11、使螺钉的尾部7到达机壳12上的安装孔13内，然后使用拧紧工具14插入螺钉头顶部上的槽口，用力将螺钉本体1的倒圆锥体设计锥杆4强行压入到安装孔10内，使尾部7穿过安装孔13，由于锥杆底部外径大小 D和螺钉安装孔10的孔径尺寸相等，将固定螺钉压紧固定，这样也可以使PCB板9在固定的过程中自动修正其前后左右的偏斜，保证了 PCB板9安装位置的准确性。如图4所示，当固定螺钉拧入机壳之后，垫圈3充分接触并压紧在PCB板9上，PCB 板9、铜柱11和机壳12牢固地紧固连接在一起，不会滑动。垫圈3上的齿牙8和PCB板9 表面充分接触，这样在PCB板9和机壳13之间由金属固定螺钉1搭起了一条地线通路，由此，保证了 PCB板9的充分接地，所述垫圈3上的齿牙13的设计还具有防滑功能。广东粤螺五金实业有限公司设计的安装用固定螺钉利用机械连接中的配合、摩擦以及导电性能， 充分保证了 PCB板与机壳的安装牢固、PCB板接地良好，而且，固定螺钉的椭球尾部表面比较光滑，即使外露出安装孔也不会对人手和桌面造成划伤。以上所述仅为广东粤螺五金实业有限公司的实施例，并非因此限制广东粤螺五金实业有限公司的范围，凡是利用广东粤螺五金实业有限公司说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在广东粤螺五金实业有限公司的保护范围内。

广东粤螺五金实业有限公司提出的固定螺钉具有一螺钉本体1，所述螺钉本体1 的轴面形成有延伸的螺牙6，所述轴面是沿螺钉本体1柱体的中轴方向的柱体表面，在其底部具有半球型的螺钉尾部7，而其顶部设有一螺钉头2，所述螺钉头2上表面设有开槽(未示出)。所述螺钉本体1是由上部的锥杆4及其下部的圆柱体的螺杆5构成，所述锥杆4 是一倒圆锥体，其圆形上表面的直径大小和螺钉安装孔10的孔径尺寸相等。该固定螺钉还具有一垫圈3，该垫圈3设在所述螺钉头2与螺钉本体1之间，该圆柱形的垫圈3下表面具有若干个齿牙8，所述齿牙8是沿所述锥杆4倒圆锥体的上表面与垫圈3连接处边缘向外延伸形成的直型凸条15 ；所述凸条15也可以设计成弧形。广东粤螺五金实业有限公司提出的安装用固定螺钉可以采用金属材料一体成型制作。如图3所示，是广东粤螺五金实业有限公司用于PCB板固定的安装示意图。安装时，首先将固定螺钉的螺钉本体1穿过PCB板9上设置的安装孔10、铜柱11、使螺钉的尾部7到达机壳12上的安装孔13内，然后使用拧紧工具14插入螺钉头顶部上的槽口，用力将螺钉本体1的倒圆锥体设计锥杆4强行压入到安装孔10内，使尾部7穿过安装孔13，由于锥杆底部外径大小 D和螺钉安装孔10的孔径尺寸相等，将固定螺钉压紧固定，这样也可以使PCB板9在固定的过程中自动修正其前后左右的偏斜，保证了 PCB板9安装位置的准确性。如图4所示，当固定螺钉拧入机壳之后，垫圈3充分接触并压紧在PCB板9上，PCB 板9、铜柱11和机壳12牢固地紧固连接在一起，不会滑动。垫圈3上的齿牙8和PCB板9 表面充分接触，这样在PCB板9和机壳13之间由金属固定螺钉1搭起了一条地线通路，由此，保证了 PCB板9的充分接地，所述垫圈3上的齿牙12的设计还具有防滑功能。广东粤螺五金实业有限公司设计的安装用固定螺钉利用机械连接中的配合、摩擦以及导电性能， 充分保证了 PCB板与机壳的安装牢固、PCB板接地良好，而且，固定螺钉的椭球尾部表面比较光滑，即使外露出安装孔也不会对人手和桌面造成划伤。以上所述仅为广东粤螺五金实业有限公司的实施例，并非因此限制广东粤螺五金实业有限公司的范围，凡是利用广东粤螺五金实业有限公司说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在广东粤螺五金实业有限公司的保护范围内。

引用标准 GB 90 紧固件验收检查、标志与包装 GB 196 普通螺纹基本尺寸 (直径1～600mm) GB 197 普通螺纹公差与配合 (直径1～355mm) GB 230 金属洛氏硬度试验方法 GB 699 优质碳素结构钢技术条件 GB 1237 紧固件的标记方法 GB 5267 螺纹紧固件电镀层 GB6394 金属平均晶粒度测定法
